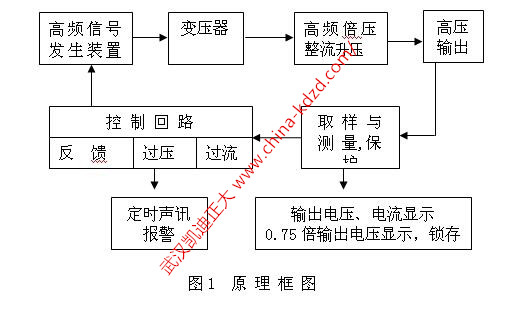

KDZG系列便攜式直流高壓發生器采用倍壓電路，率先應用最新的PWM脈寬調制技術，閉環調整，采用了電壓大反饋，使電壓穩定度大幅度提高。該發生器具有紋波系數小、輸出穩定可靠，體積小、重量輕的特點，且具有可靠、靈敏的內部保護功能，其原理框圖如圖1所示。



KDZG系列直流高壓發生器選用進口元器件，使儀器更可靠、更穩定，倍壓筒體積小，容量大，過載能力強，便于現場作業試驗。

 KDZG系列直流高壓發生器技術參數：

電源：單相交流50赫茲220伏±10％

工作方式：間斷使用，一次連續時間最長為30分鐘

電壓測量精度：數顯表±（1.0 %讀數±0.2KV）

電流測量精度：數顯表±（1.0 %讀數±2）

波紋系數：≤0.5％

電壓穩定度：隨機波動，電源電壓變化±10%時≤1％

過載能力：空載電壓可超出額定電壓10％使用十分鐘最大充電電流為1.5倍額定電流

結構特點：

     環氧玻璃鋼電氣絕緣倍壓筒，空氣絕緣、無泄漏之慮

操作箱特點：

     高精度0.75UDC--1mA單觸按鈕（精度≤1.0％）最適合氧化鋅避雷器試驗

     過壓保護采用撥碼設置，一目了然

     立臥兩用型國際標準機箱,現場更方便

工作環境：

    溫度：-10～40℃

    相對濕度：室溫為25℃時不大于85％（無凝露）

    海拔高度：1500米以下
